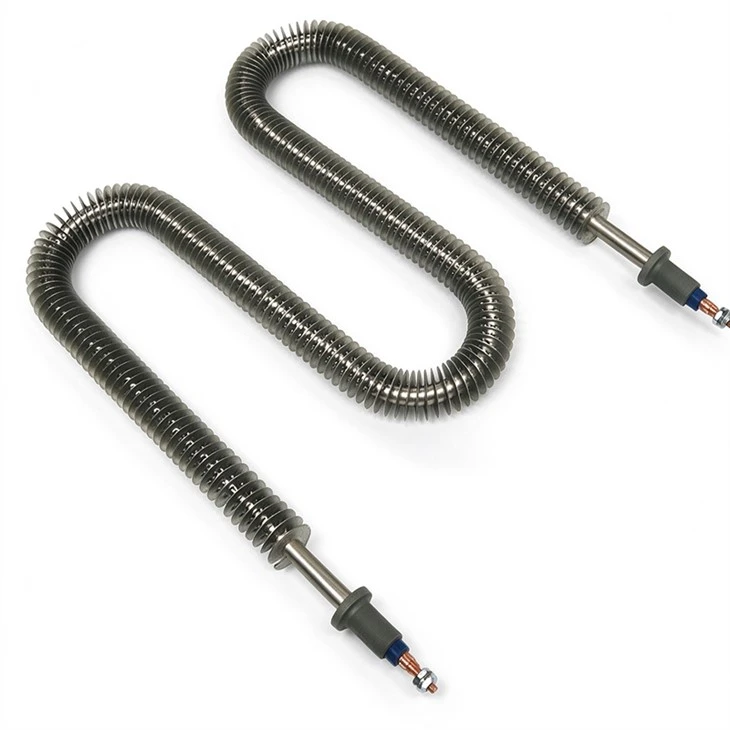

Priemyselná vykurovacia trubica typu M využíva hadovitú alebo zloženú konfiguráciu s viacerými ohybmi, ktorá je navrhnutá tak, aby maximalizovala rozptyl povrchového tepla v obmedzených priestoroch. Nikel-chrómový (Ni80Cr20) odporový drôt je vycentrovaný v kovovom plášti a zapustený do-prášku taveného oxidu horečnatého (MgO) vysokej čistoty, aby sa zabezpečila dielektrická pevnosť a tepelná vodivosť. Tento prvok je nakonfigurovaný s paralelnými alebo koncovými koncami na jednej alebo oboch stranách a integruje sa priamo do kanálov núteného{7}}vzduchu, nádrží na kvapaliny a kovových dosiek.
Kľúčové vlastnosti
Geometria viac{0}}ohybov M- výrazne zväčšuje plochu aktívnej vykurovacej plochy na jednotku plochy, čím sa optimalizuje tepelný výkon v kompaktných skriniach.
Zvárané alebo spájkované koncové kolíky poskytujú robustnú mechanickú stabilitu, aby odolali vysokým tepelným vibráciám a nepretržitému prevádzkovému namáhaniu.
Presné polomery ohybu až do 3-násobku vonkajšieho priemeru rúry sú vykonávané bez drvenia alebo stenčovania vonkajšej steny plášťa.
Priamy prenos tepla-do-plášťa prostredníctvom izolácie MgO s vysokou-hustotou minimalizuje vnútorný tepelný odpor a zabraňuje vzniku horúcich miest.
Technické špecifikácie
|
Parameter |
Špecifikácia Rozsah / Štandard |
|
Priemer rúry (OD) |
6,5 mm až 16,0 mm |
|
Materiály plášťa |
SUS304, SUS316L, Incoloy 800, titán, meď |
|
Rozsah napätia |
12V až 480V (jednofázový-alebo trojfázový-) |
|
Max. Teplota plášťa |
Až 800 stupňov (v závislosti od zliatiny) |
|
Max. Wattová hustota (vzduch) |
Až 8 W/cm² (nútená konvekcia) |
|
Max. Hustota vo wattoch (kvapalina) |
Až 25 W/cm² (voda/vodné roztoky) |
|
Tolerancia príkonu |
±5 % (studený stav) |
|
Únikový prúd |
Menší alebo rovný 0,5 mA pri prevádzkovej teplote |
|
Izolačný odpor |
Väčšie alebo rovné 1000 MΩ pri 500 V DC (studené), väčšie alebo rovné 10 MΩ (horúce) |
Štruktúra produktu
Dirigent:Ťahaný odporový drôt Ni80Cr20 navinutý s presným rozstupom pre rovnomerný tepelný výkon, pripojený na oboch koncoch k vývodom pomocou odporového zvárania.
Izolácia:Tavený MgO s čistotou 99,4 % zhutnený rotačným kovaním, aby sa eliminovali vnútorné vzduchové dutiny a maximalizovala sa dielektrická pevnosť.
Plášť:Bezšvové alebo zvárané-kovové rúrky pôsobiace ako vonkajšia bariéra, odolná voči oxidácii a chemickému napadnutiu.
Koncový kolík:Poniklovaný-oceľový alebo nerezový kolík, ktorý bezpečne odvádza elektrickú energiu z externého vedenia do cievky jadra.
Koncové tesnenie:Vysokoteplotná bariéra z keramiky alebo silikónovej živice umiestnená pri otvoroch trubice, aby sa zabránilo vniknutiu vlhkosti počas skladovania a počiatočného spustenia.
Pracovný princíp
Elektrické odporové vykurovanie:Privedením napätia na svorkové kolíky preteká elektrický prúd cez vnútorný vodič Ni80Cr20 a premieňa elektrickú energiu na tepelnú energiu pomocou ohrevu Joule.
Dielektrické vedenie tepla:Vygenerované teplo sa prenáša radiálne smerom von z odporovej cievky, pričom sa rýchlo pohybuje cez vysoko{0}}zhutnenú matricu MgO pri zachovaní úplnej elektrickej izolácie medzi živým obvodom a vonkajším kovovým plášťom.
Prenos energie plášťa:Tepelná energia sa dostáva do vonkajšieho kovového plášťa, ktorý funguje ako primárne rozhranie na prenos tepla priamo do cieľového média prostredníctvom nútenej alebo prirodzenej konvekcie, vedenia ponorením do kvapaliny alebo kontaktu pevného kovu-na{1}}kov.
Tepelná rovnováha:Nepretržité odvádzanie tepla zabraňuje prehrievaniu vnútorného jadra a udržiava stabilnú tepelnú rovnováhu pod menovitým napätím a parametrami hustoty watt-.
Aplikácie
Priemyselné ohrievače vzduchu:Systémy nútenej{0} cirkulácie vzduchu v HVAC a sušiacich tuneloch.
Vyhrievanie dosky a formy:Oceľové lisovacie dosky na vulkanizáciu gumy a lisovanie termoplastov.
Ponorenie do tekutiny:Vodné oplachové nádrže, alkalické odmasťovacie kúpele a predhrievače oleja.
Vybavenie na spracovanie potravín:Komerčné pece na pečenie, fritézy a parné generátory.
Možnosti prispôsobenia
Rozmerová geometria:Vlastné uhly ohybu, dĺžky nôh a rozstup plochých{0}}profilov na základe výkresov CAD alebo vzorových dielov.
Konfigurácie terminálov:Závitové kolíky (M4–M12), rýchlo-spojovacie rýľové koncovky alebo lietajúce vysokoteplotné-vláknové káble.
Povrchové úpravy:Pasivácia pre nehrdzavejúcu oceľ, galvanicky pokovovaný nikel alebo teflónový povlak pre anti-priľnavé/antikorózne vlastnosti.
Studené zóny:Nevyhrievané časti navrhnuté na koncoch svoriek na ochranu elektrických spojov pred nadmerným okolitým teplom.
Výrobný proces
Navíjanie a rezanie:Drôt Ni80Cr20 je navinutý na automatických navíjacích strojoch s tŕňom a strihaný na vypočítané hodnoty odporu.
Montáž:Odporové cievky sú vycentrované vo vnútri surových kovových rúrok, naplnené koncovými kolíkmi a naplnené práškom MgO pomocou automatických vibračných nakladačov.
Kovanie/redukcia:Zabalené rúrky prechádzajú cez viac{0}}stojanové rotačné lisovacie stroje na stlačenie hustoty MgO na hodnotu väčšiu alebo rovnú 2,2 g/cm³.
Žíhanie:Rúry sa podrobujú žíhaniu v atmosfére kontinuálneho vlákna alebo vsádzky, aby sa uvoľnilo mechanické napätie spôsobené kovaním.
Ohýbanie:CNC hydraulické ohýbačky tvarujú rúry do požadovaných M-tvarov bez toho, aby zoslabenie steny presiahlo 10 %.
Tesnenie a vytvrdzovanie:Konce koncoviek sú vybavené keramickým alebo silikónovým tesnením- odolným voči vlhkosti, ktoré sa vytvrdzujú v tepelných peciach.
Protokoly kontroly kvality a testovania
|
Postup testu |
Overenie Štandard/Podmienka |
|
Rozmerová kontrola |
100% kontrola polomeru ohybu, rozmerov rozpätia a studených zón pomocou optických meradiel |
|
Dielektrický-test vysokého napätia |
1500V AC / 50Hz aplikované na 1 minútu s nulovým výpadkom |
|
Test izolačného odporu |
Kontrola megohmmetra pri 500 V DC pred- a po-tepelnom cyklovaní |
|
Kontrola odolnosti proti chladu |
Digitálne overenie odporového mostíka zabezpečujúce tolerančné limity ±5 %. |
|
Skúška hydrostatického tlaku |
Používa sa na varianty ponorného ohrievača na overenie integrity zvarového tlaku |
FAQ
Otázka: Ako zabránite vyhoreniu spôsobenému lokalizovaným prehriatím v aplikáciách s vysokou{0}}wattovou{1}}hustotou?
Odpoveď: Hustotu povrchového wattu vypočítame na základe špecifického média (zachovávame menej ako alebo rovné 8 W/cm² pre nútený vzduch a menšie alebo rovné 25 W/cm² pre vodné kvapaliny) a na dosiahnutie vysokého zhutnenia MgO využívame rotačné kovania. Vysoká hustota eliminuje vnútorné vzduchové medzery, ktoré zachytávajú teplo, a zaisťuje rýchly prenos tepla z drôtu Ni80Cr20 do plášťa.
Otázka: Aká je maximálna povolená povrchová teplota pre plášť Incoloy 800 vo vzduchu?
Odpoveď: Incoloy 800 si zachováva štrukturálnu integritu a odolnosť voči oxidácii až do 800 stupňov v oxidačných atmosférach. Pre nepretržitú prevádzku nad 800 stupňov musia byť špecifikované špeciálne plášte z vysoko{4}}niklovej zliatiny.
Otázka: Môže byť vykurovacia trubica typu M{0}} ponorená priamo do kyslých alebo zásaditých čistiacich roztokov?
Odpoveď: Áno, za predpokladu, že je vybratý správny materiál plášťa. Dodávame SUS316L pre mierne chemické prostredia a špeciálne rúrky potiahnuté titánom alebo fluórpolymérom- pre vysoko korozívne moriace kúpele alebo roztoky na galvanické pokovovanie.
Otázka: Čo určuje dĺžku nevykurovaných studených zón na koncoch terminálov?
Odpoveď: Dĺžka studenej zóny je určená maximálnou teplotou krytu svorkovnice a hrúbkou izolácie. Štandardné studené zóny sú v rozsahu od 25 mm do 100 mm, aby sa zabránilo degradácii koncového tesnenia od vedeného tepla.
Otázka: Ako zabezpečíte, aby polomer ohybu neohrozil vnútornú izoláciu?
Odpoveď: Naše CNC hydraulické ohýbačky používajú zodpovedajúce tŕne a lisovacie nástroje, ktoré podopierajú vnútorné a vonkajšie steny počas tvarovania, čím zabraňujú zrúteniu plášťa a udržiavajú vnútorný MgO rovnomerne rozložený.
Otázka: Aká dokumentácia sa dodáva s výrobnými zásielkami na vysledovateľnosť OEM?
Odpoveď: Každá zásielka obsahuje osvedčenie o zhode (CoC), protokoly o skúške valcovania materiálu (MTR) pre zliatinu plášťa a jednotlivé protokoly o teste dielektrickej pevnosti a odolnosti voči chladu.
